چرخ زنجیر یونیورسال Fairlead چرخ زنجیر جهانی: Fairlead برای هدایت کابل از طریق و تغییر جهت یا محدود کردن موقعیت صادراتی آن و کاهش اصطکاک بین کابل و بدنه، غلتک اصلی Fairlead، گیره غلتکی فیرلید، واحد کابل راهنمای غلتکی نوع باز، چرخشی 360 درجه و غیره.
چرخ زنجیره ای جهانی Fairlead
چرخ زنجیر جهانی Fairlead: Fairlead برای هدایت کابل و تغییر جهت یا محدود کردن موقعیت صادرات آن و کاهش اصطکاک بین کابل و بدنه، Fairlead غلتکی اصلی، Fairlead غلتکی، واحد کابل راهنمای غلتکی نوع باز، چرخش 360 درجه fairlead و غیره.

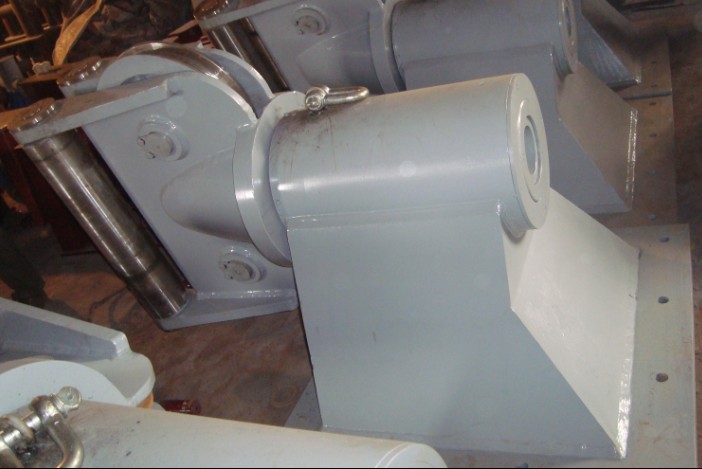

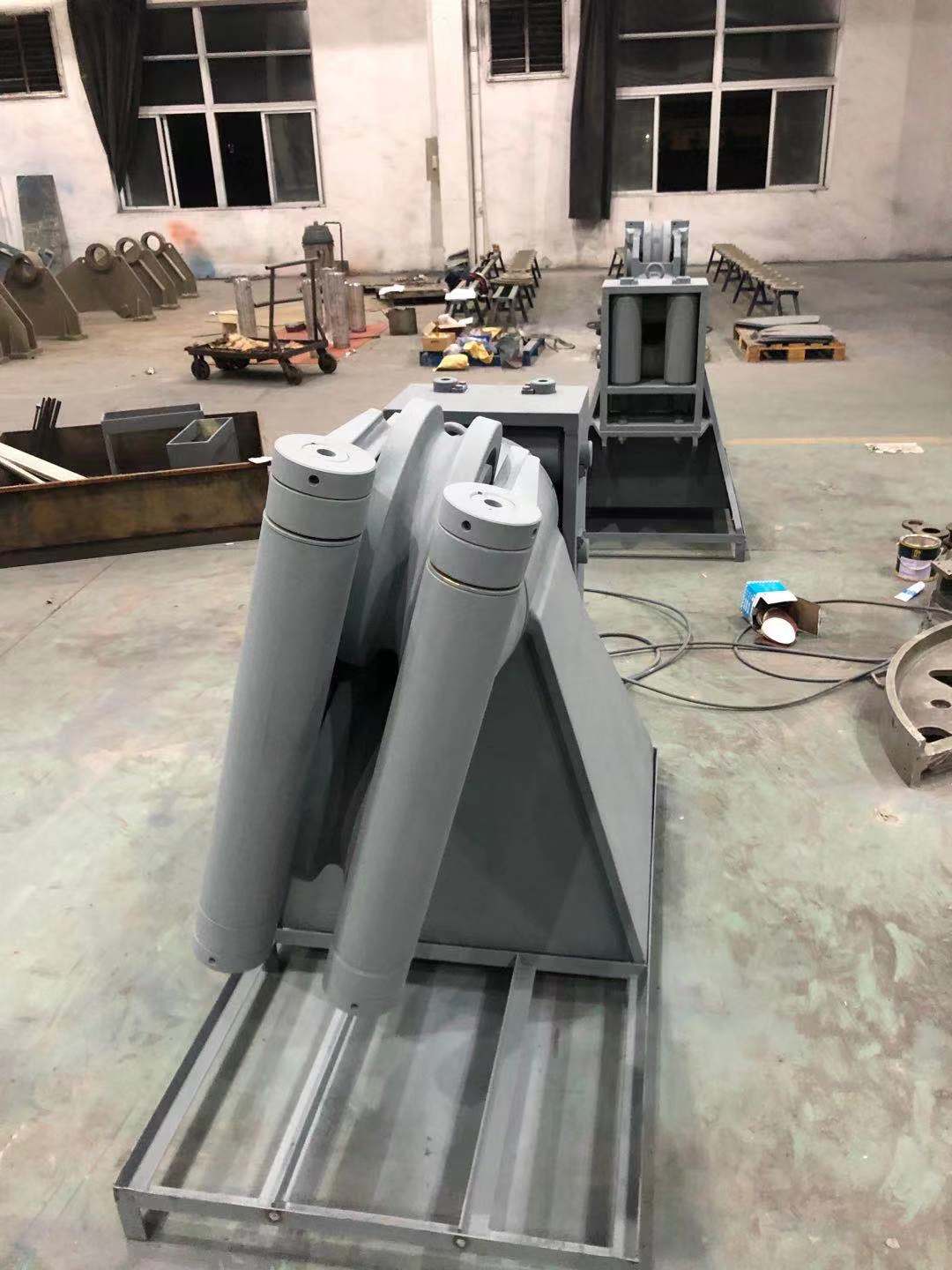

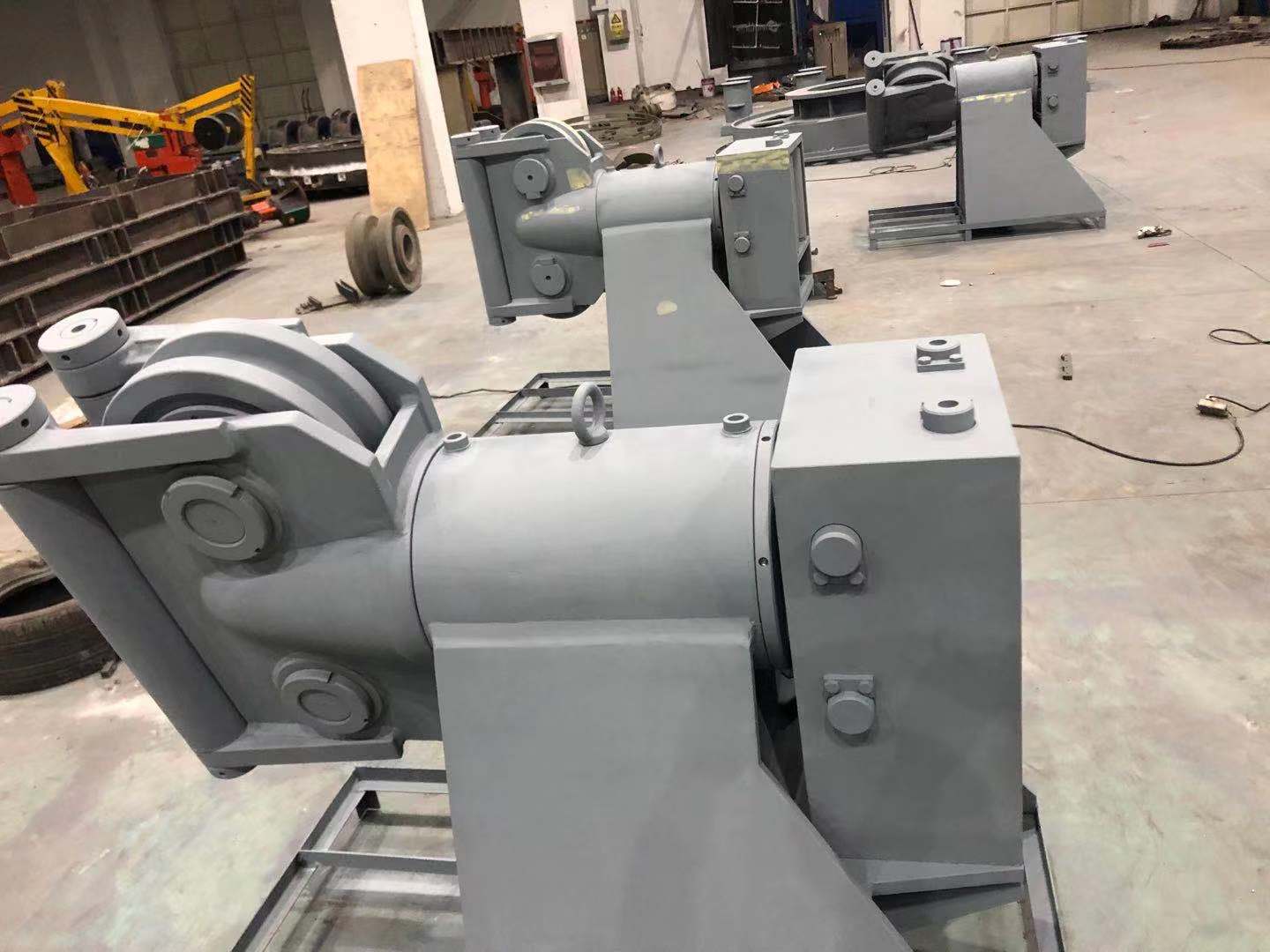

چرخ زنجیره ای جهانی Fairlead، شامل براکت، سیلندر اصلی و وسیله هدایت کابل سیلندر اصلی گفته شده برای چرخش آزادانه حول محور مرکزی آن که بر روی براکت قرار دارد، بدنه لوله‌ای اصلی دارای سوراخی در امتداد محور مرکزی آن است. دستگاه کابل راهنما شامل دو تخته سه لا بیرونی و برش دو مجموعه موازی قرقره است که در کنار تخته سه لا، تخته سه لا ثابت به صورت عمودی در سطح جلوی سیلندر اصلی قرار گرفته است. با استفاده از سیلندر اصلی و چرخ طراحی یکپارچه، ساختار جمع و جور، فضای کوچک، می تواند به راحتی در کشتی های کوچک اعمال شود. در همین حال، راهنمای کابل سر سیلندر می تواند آزادانه حول محور اصلی بچرخد، بنابراین انعطاف پذیری بالایی برای پاسخگویی به نیازهای جهت گیری های مختلف راهنمای کابل ایجاد می کند، سرعت سرسیلندر را تا حد زیادی بهبود می بخشد، باعث صرفه جویی در تجهیزات و منابع نیروی کار می شود. پوشش انتهای جلوی تخته سه لا، به طوری که کابل صاف تر شود، از لبه های فولادی برای آسیب اصطکاک کابل جلوگیری شود.
|
شکل شماره |
شماره موجودی انبار سرب |
قطر شیار (اینچ) |
استاندارد هر (ibs) |
وزن هر یک (ibs) |
ابعاد (در.) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
