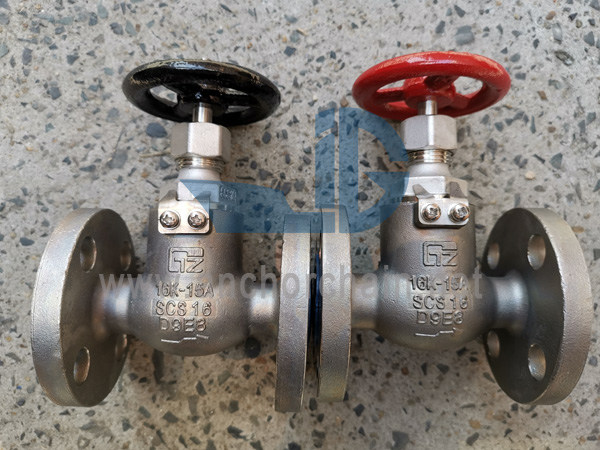

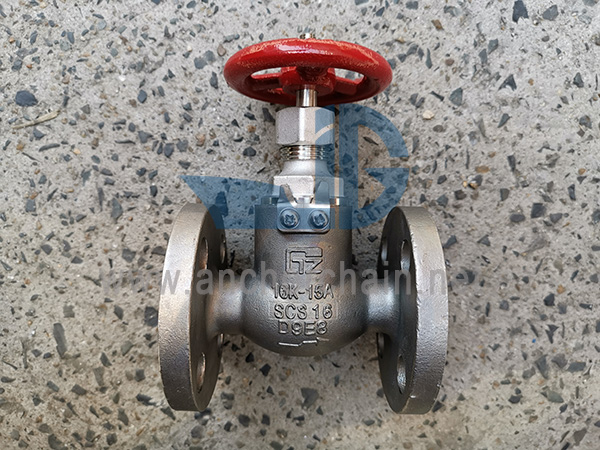

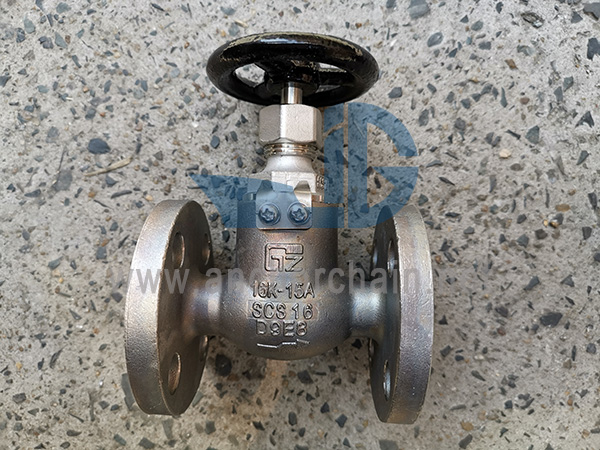

JIS F 7303 16K SCS16 فولاد ضد زنگ گلوب شیرهای طراحی استاندارد: JIS F7303-1996 استاندارد تست: JIS F7400-1996 فشار تست: بدنه-3.3 مگاپاسکال، اندازه صندلی-2.42 مگاپاسکال طبق JIS B2220-Flange
اندازه فلنج مطابق با JIS B2220-16K
مواد اصلی:
1-بدنه: فولاد ضد زنگ (SCS16)/SUS316L
2-دیسک: فولاد ضد زنگ (SCS16)/SUS316L
3-ساقه: فولاد ضد زنگ(SCS16)/SUS316L
4 کاپوت: فولاد ضد زنگ (SCS16)/SUS316L
5-چرخ دستی: چدن (FC200)
کد IMPA | اندازه | L | D | C | شماره سوراخ پیچ | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
